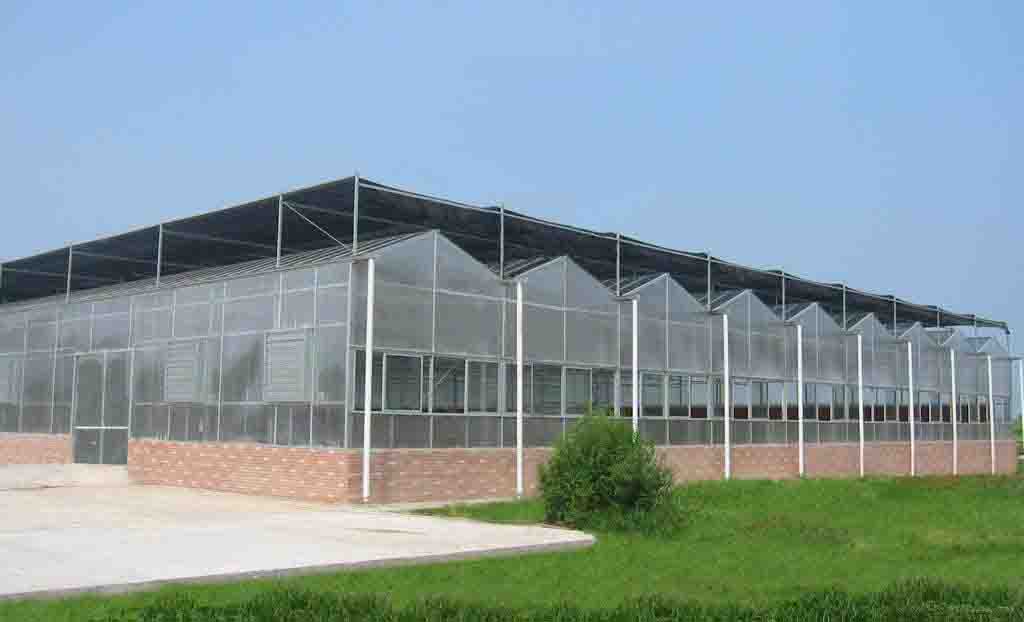

外遮陽系統

一、系統特點：

該系統是在溫室外（溫室頂部）安裝遮陽網。其主要作用是夏季的遮陽、降溫，使陽光漫射進入溫室，保證室內作物免遭強光灼傷，同時降低室內溫度4—6℃。通過選擇不同遮陽率的遮陽網和調節幕網的開合位置，以滿足不同作物對陽光的需求 。（1）在夏季，由于進入溫室的太陽輻射熱負荷太高，當使用外遮陽系統時，由于阻隔了大部分太陽輻射進入溫室，在具有良好通風的溫室中可降低室內溫度，創造出理想的溫濕度環境，減少溫室運行成本，節約能源消耗。

（2）遮陽幕布使陽光漫射進入溫室，保證作物免遭強光灼傷。

（3）通過調節遮陽幕布的開啟與閉合，滿足作物對光線的需求。

（4）高強度的遮陽幕布具有防雹保護作用。

（5）系統類型按驅動方式可分為鋼索驅動機構和齒輪、齒條驅動機構。鋼索驅動機構主要由減速電機、驅動軸、軸承座、驅動線、上、下幕線、換向輪等組成。齒輪、齒條驅動機構主要由減速電機、驅動軸、軸承座、齒輪、齒條、推桿、支撐滾輪等組成。

二、 齒輪齒條傳動系統工作原理

    按下控制箱啟動開關按鈕，電機啟動。電機通過傳動機構驅動傳動軸運轉，傳動軸通過連接件帶動驅動桿在幕絲上平行移動，驅動桿拉動幕布一端緩慢展開，展開后觸動行程限位器開關，電機停止，該行程運行結束。

三、系統主要組成

1 控制箱

  電控箱控制遮陽網的展開與收攏。通過行程限位開關實現自動停車，也可手動開停，還可配備溫控、時控、光控設備，與氣象站系統聯機，實現微機自動控制該箱內裝配有幕布展開與合攏兩套接觸器，備有手動控制,如需要中途停止,可以按下停止按鈕,即可停止運行。

2 減速電機

  減速電機、聯軸器為專用電氣設備，與控制箱相連接，該電機輸出軸處配備了行程開關，使整套系統運行平穩可靠。減速電機具有結構緊湊、速比大、扭矩大、安全可靠、低維護、壽命長、重量輕、噪音低（均小于65dB）、密封好、限位可靠(3~55轉)等優點。智能連棟溫室遮陽

3 電機技術參數：

（1）電源：380v，三相，50HZ   （2）電機功率：0.55kw

（3）減速比：1：500

4 齒條技術參數：

  采用A型齒輪齒條，設計合理，質量可靠，運行平穩無噪音。

（1）齒條高度：40mm   （2）齒條長度：3965 mm

5 傳動部分

  傳動軸采用熱鍍鋅鋼管；推拉桿為熱鍍鋅鋼管，每套齒輪齒條連接1根，縱向與溫室長度基本等長；鋁合金驅動桿橫向布置，拉動幕布展開、收攏。

   傳動系統技術參數：

（1）行程：3.7m    （2）運行速度：0.414m/min

（3）運行時間：8.9min

6 外遮陽幕布：

遮陽幕布 按外形有平網和折疊網。按材料又分為尼龍圓絲編曲織網、黑白膜網、鋁箔網等。外遮陽網一般選擇尼龍圓絲編織網，抗脆化，結結交連。多間貫串的遮陽網采用新而有效的穩定方法HALS（阻胺透光穩定法）可增強其耐用程度五倍以上，可防烈日、寒霜、強風、暴雨。外遮陽幕布可以分不同的遮陽率溫室大棚

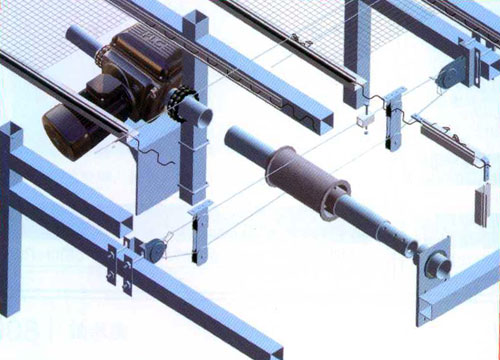

鋼索驅動機構外遮陽系統

    外遮陽的遮陽網采用折疊式，能反射部分陽光，保護作物免遭強光灼傷，當溫室內溫度到了不適合植物生長時，將外遮陽展開，使溫室內溫度下降5C左右，不需要時將遮陽收起。外遮陽高度5.6m，采用70%遮陽率的國產折疊式黑網（保證使用壽命5年），電動開啟，溫室設一套鋼纜傳動系統。

邊側立柱：采用60X80X2.5熱鍍鋅矩形管。

天溝立柱：采用60X40X2熱鍍鋅矩形管。

中間橫梁：采用40X60X2熱鍍鋅矩形管。

邊側橫梁：采用60X80X2.5熱鍍鋅矩形管。

系統技術參數：

行程          8米

運行速度         1米/分

單程運行時間      8分鐘

電源       380V   三相    50Hz

電機功率           1100瓦

系統工作原理：

電機帶動傳動軸運轉，傳動軸上的鋼絲繩成直線運動，帶動遮陽網平行移動，當全部展開或收攏后分別觸動限位機構（限位機構裝在減速機裝置內），電機停止工作，運行結束。
